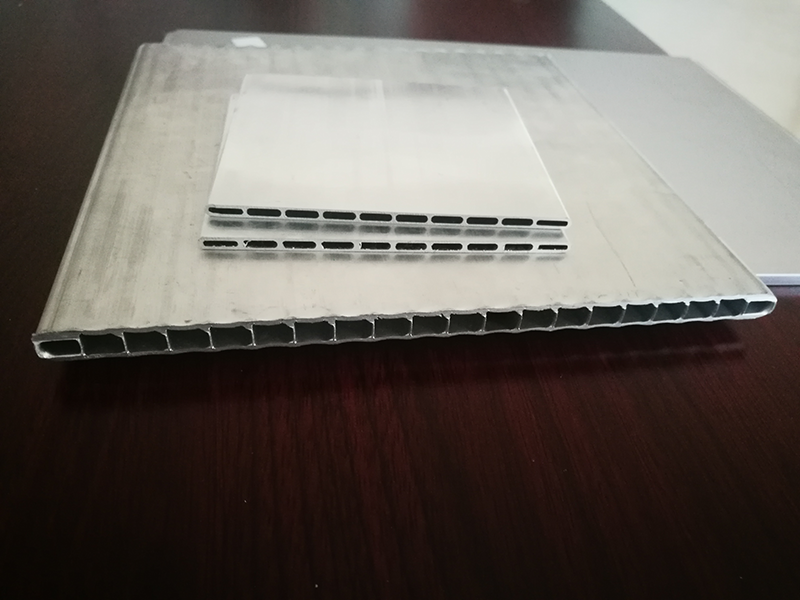

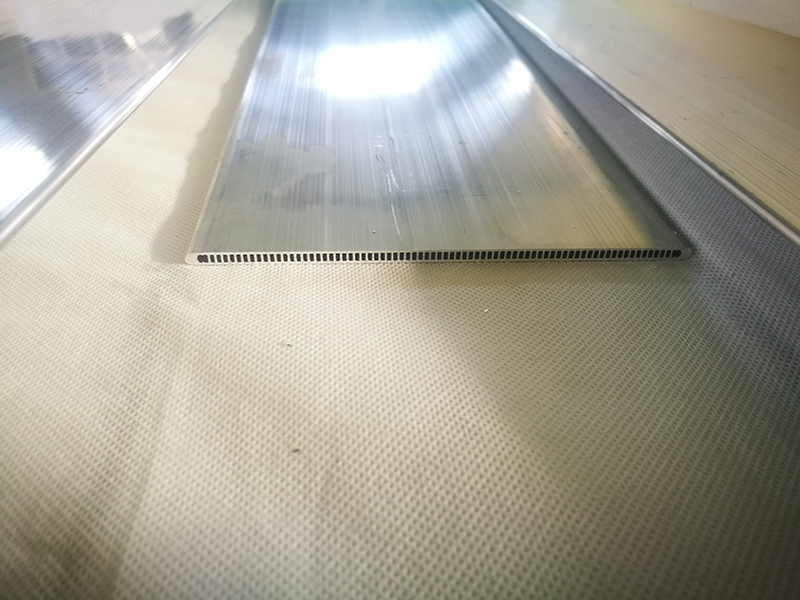

1, Introducción de 3003 tubos de microcanal
La aleación de aluminio 3003 es una aleación de la serie AL-Mn, que es el tipo de aluminio a prueba de herrumbre más utilizado, tiene buena resistencia a la corrosión y soldabilidad, y es fácil de formar, puede usarse para producir la alta plasticidad requerida y una buena soldadura de tubos planos de aluminio de microcanal poroso que funcionan en medios líquidos o gaseosos. Utilizando las barras de aluminio refinadas 3003, pasando por extrusión en caliente, y zinc rociado en la superficie, para producir tubos de microcanales 3003, que se utilizan principalmente en diversos sistemas de aire acondicionado refrigerante como piezas de tubería que transportan nuevos refrigerantes ecológicos.
2.Las especificaciones de los tubos 3003 de micro canales
Las especificaciones específicas son las siguientes:
1) Aleación: 3003
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm

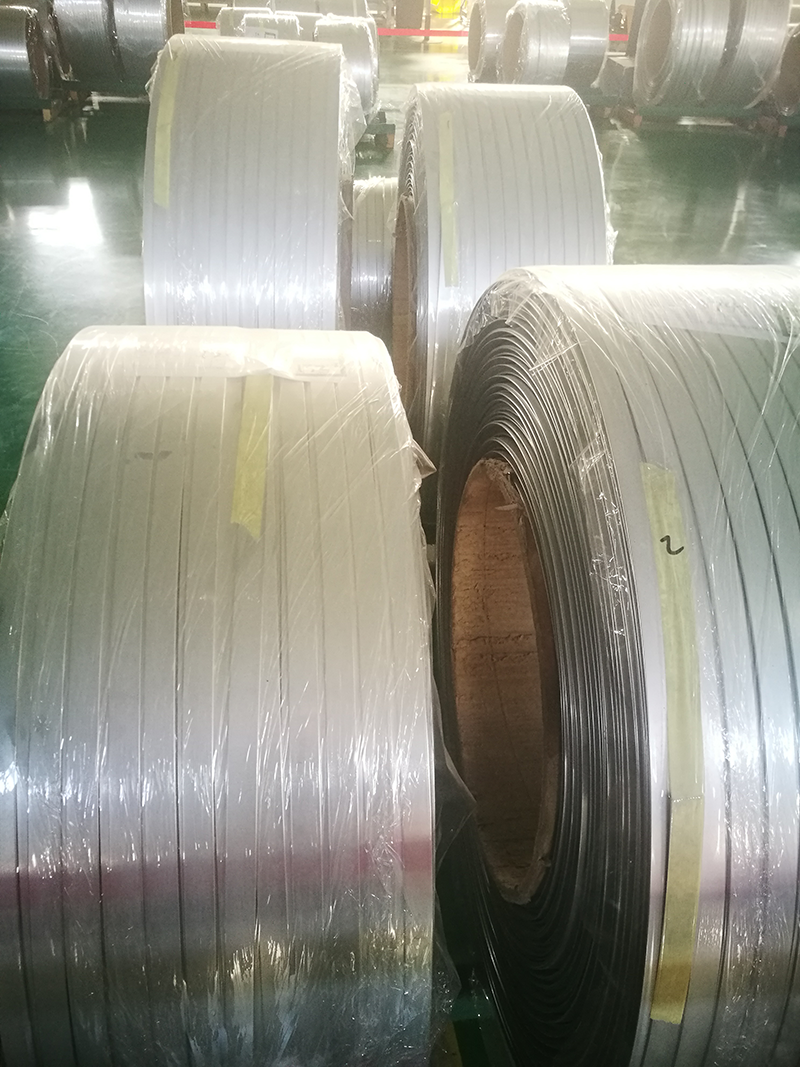

8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
10)La composición química de los tubos 3003 Micro-channel es la siguiente:
11)Las propiedades mecánicas de los tubos de micro canales 3003 a temperatura ambiente son las siguientes
12)La resistencia a la presión de 3003 tubos de micro canal
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,Las características del producto de 3003 tubos de microcanal
1) Los tubos 3003 Micro-channel tienen buena resistencia a la corrosión y soldabilidad.
2) Los tubos 3003 Micro-channel tienen una plasticidad relativamente alta y son fáciles de formar.
3) Los tubos 3003 de microcanales tienen buena conductividad térmica y conductividad eléctrica
4) 3003 tubos de microcanal tiene un alto valor de reciclaje
5) Los tubos 3003 Micro-channel producidos por nuestra compañía tienen un pequeño rango de desviación y alta calidad de superficie.
4, la aplicación del producto de 3003 tubos de micro canal
Los tubos 3003 Micro-channel se utilizan ampliamente en los campos de refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, estaciones de refrigeración, refrigeración industrial, etc., y se utilizan específicamente en condensadores y evaporadores con altos requisitos para aires acondicionados de automóviles y aires acondicionados civiles.
5. Los dibujos actuales del producto de los 3003 tubos de micro canal se pueden descargar del dibujo del producto.. DOWNLOAD !
La aleación de aluminio 3003 es una aleación de la serie AL-Mn, que es el tipo de aluminio a prueba de herrumbre más utilizado, tiene buena resistencia a la corrosión y soldabilidad, y es fácil de formar, puede usarse para producir la alta plasticidad requerida y una buena soldadura de tubos planos de aluminio de microcanal poroso que funcionan en medios líquidos o gaseosos. Utilizando las barras de aluminio refinadas 3003, pasando por extrusión en caliente, y zinc rociado en la superficie, para producir tubos de microcanales 3003, que se utilizan principalmente en diversos sistemas de aire acondicionado refrigerante como piezas de tubería que transportan nuevos refrigerantes ecológicos.
2.Las especificaciones de los tubos 3003 de micro canales
Las especificaciones específicas son las siguientes:
1) Aleación: 3003
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente

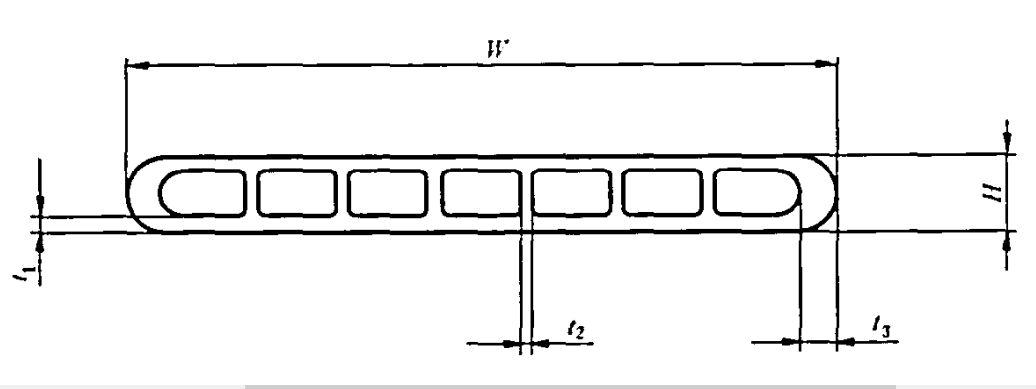

9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
10)La composición química de los tubos 3003 Micro-channel es la siguiente:
| Aleacion | Componente químico(%) | ||||||||||||
| Si | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti | Ni | Otras | Al | ||
| Cada | Total | ||||||||||||
| 3003 |
≤ 0.60 |
≤0.70 |
0.05- 0.20 |
1.0- 1.5 |
－ | － | ≤0.10 | － | － | － | ≤0.05 | ≤0.15 | Resto |
11)Las propiedades mecánicas de los tubos de micro canales 3003 a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de TensiónRm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| No menor que | ||||
| 3003 | H112 | 95 | 35 | 20 |
12)La resistencia a la presión de 3003 tubos de micro canal
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | |||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | |||
| No-vehículo eléctrico | Coche eléctrico | ||||
| Condensador | Evaporador | ||||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 | |
3,Las características del producto de 3003 tubos de microcanal
1) Los tubos 3003 Micro-channel tienen buena resistencia a la corrosión y soldabilidad.
2) Los tubos 3003 Micro-channel tienen una plasticidad relativamente alta y son fáciles de formar.
3) Los tubos 3003 de microcanales tienen buena conductividad térmica y conductividad eléctrica
4) 3003 tubos de microcanal tiene un alto valor de reciclaje
5) Los tubos 3003 Micro-channel producidos por nuestra compañía tienen un pequeño rango de desviación y alta calidad de superficie.
4, la aplicación del producto de 3003 tubos de micro canal
Los tubos 3003 Micro-channel se utilizan ampliamente en los campos de refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, estaciones de refrigeración, refrigeración industrial, etc., y se utilizan específicamente en condensadores y evaporadores con altos requisitos para aires acondicionados de automóviles y aires acondicionados civiles.
5. Los dibujos actuales del producto de los 3003 tubos de micro canal se pueden descargar del dibujo del producto.. DOWNLOAD !
