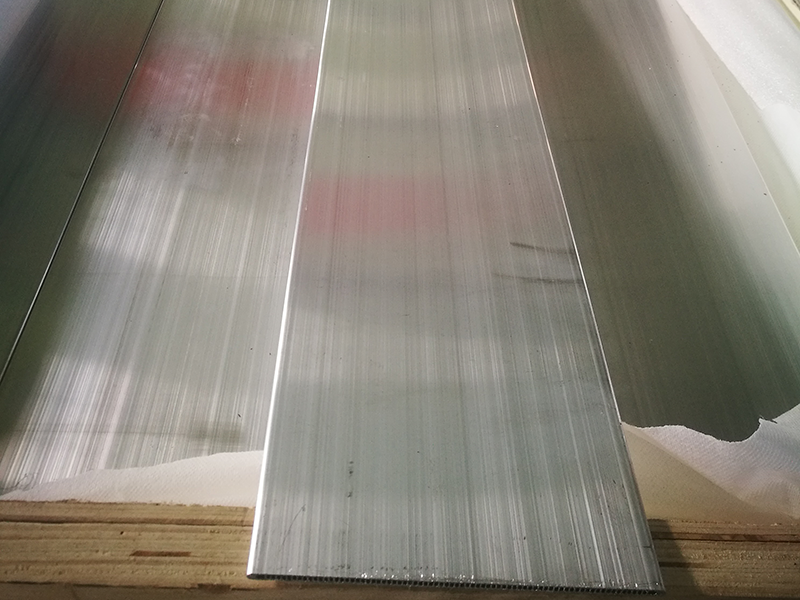

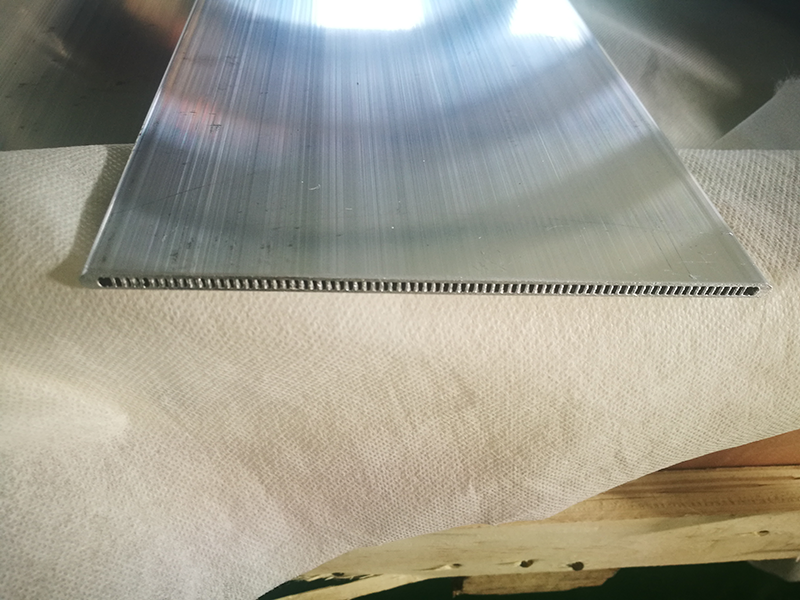

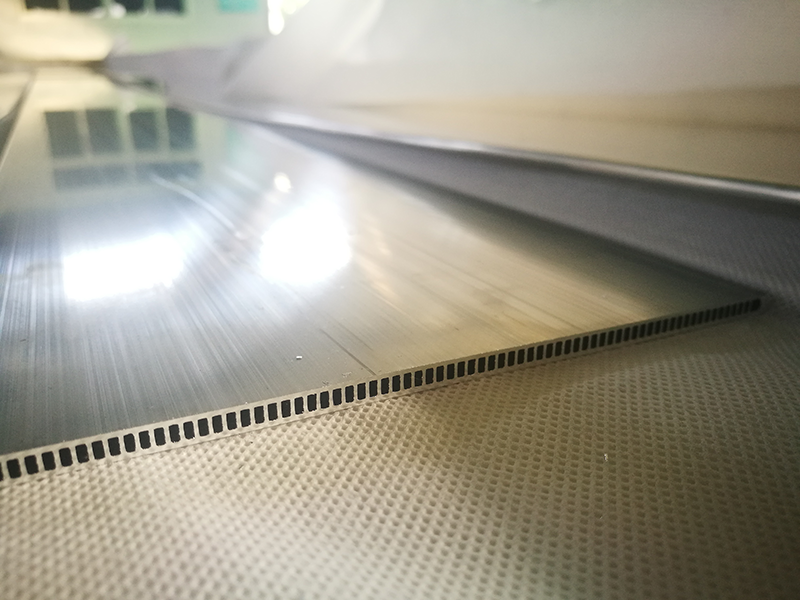

1. Introducción del producto de tubo plano de aluminio de flujo paralelo
El tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene un área de contacto de intercambio de calor más grande, que se usa ampliamente en el sistema de enfriamiento de la nueva batería de energía y el módulo de disipación de calor de los electrodomésticos. Tiene las características de gran flujo de refrigerante, gran área de contacto y gran intercambio de calor. En comparación con la misma industria, el tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene las características de gran ancho, pared delgada, más puertos, acabado superficial alto y el proceso de alisado y corte líder nacional para garantizar la consistencia del producto.
2.Especificaciones del tubo plano de aluminio de flujo paralelo
El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene un ancho máximo de 230 mm-240 mm.
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
11)Resistencia a la presión del tubo plano de aluminio de flujo paralelo
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,Las características del producto del tubo plano de aluminio de flujo paralelo
1) El tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene las características de gran ancho, espesor de pared delgada, más puertos y acabado superficial alto.
2) El tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene las características de flujo de refrigerante grande, área de contacto grande y gran capacidad de intercambio de calor.
3) El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene buena resistencia a la corrosión
4) El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene un buen rendimiento de formación y flexión
5) El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene las características de un pequeño rango de desviación y una alta calidad de superficie.
4.La aplicación del producto de tubo plano de aluminio de flujo paralelo
El tubo plano de aluminio de flujo paralelo producido por nuestra compañía es ampliamente utilizado en refrigeración de electrodomésticos, congelador de refrigerador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc. electrodomésticos y aires acondicionados automotrices. , Aires acondicionados civiles (condensador, evaporador), etc.
5. Los dibujos actuales del producto de los Tubo plano de aluminio de flujo paralelo se pueden descargar del dibujo del producto.. DOWNLOAD !
El tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene un área de contacto de intercambio de calor más grande, que se usa ampliamente en el sistema de enfriamiento de la nueva batería de energía y el módulo de disipación de calor de los electrodomésticos. Tiene las características de gran flujo de refrigerante, gran área de contacto y gran intercambio de calor. En comparación con la misma industria, el tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene las características de gran ancho, pared delgada, más puertos, acabado superficial alto y el proceso de alisado y corte líder nacional para garantizar la consistencia del producto.
2.Especificaciones del tubo plano de aluminio de flujo paralelo
El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene un ancho máximo de 230 mm-240 mm.
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
- Las propiedades de tracción mecánica de las principales aleaciones del tubo plano de aluminio de flujo paralelo a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de Tensión Rm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| No menor que | ||||
| 1050 | H112 | 60 | 20 | 23 |
| 1100 | 75 | 20 | 20 | |
| 3102 | 75 | 30 | 22 | |
| 3003 | 95 | 35 | 20 | |
| 3026 | 85 | 35 | 20 | |
11)Resistencia a la presión del tubo plano de aluminio de flujo paralelo
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | ||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | ||
| No-vehículo eléctrico | Coche eléctrico | |||
| Condensador | Evaporador | |||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 |
3,Las características del producto del tubo plano de aluminio de flujo paralelo
1) El tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene las características de gran ancho, espesor de pared delgada, más puertos y acabado superficial alto.
2) El tubo plano de aluminio de flujo paralelo producido por nuestra compañía tiene las características de flujo de refrigerante grande, área de contacto grande y gran capacidad de intercambio de calor.
3) El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene buena resistencia a la corrosión
4) El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene un buen rendimiento de formación y flexión
5) El tubo plano de aluminio de flujo paralelo producido por nuestra empresa tiene las características de un pequeño rango de desviación y una alta calidad de superficie.
4.La aplicación del producto de tubo plano de aluminio de flujo paralelo
El tubo plano de aluminio de flujo paralelo producido por nuestra compañía es ampliamente utilizado en refrigeración de electrodomésticos, congelador de refrigerador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc. electrodomésticos y aires acondicionados automotrices. , Aires acondicionados civiles (condensador, evaporador), etc.
5. Los dibujos actuales del producto de los Tubo plano de aluminio de flujo paralelo se pueden descargar del dibujo del producto.. DOWNLOAD !
