1. La introducción del tubo plano del radiador de aluminio del automóvil

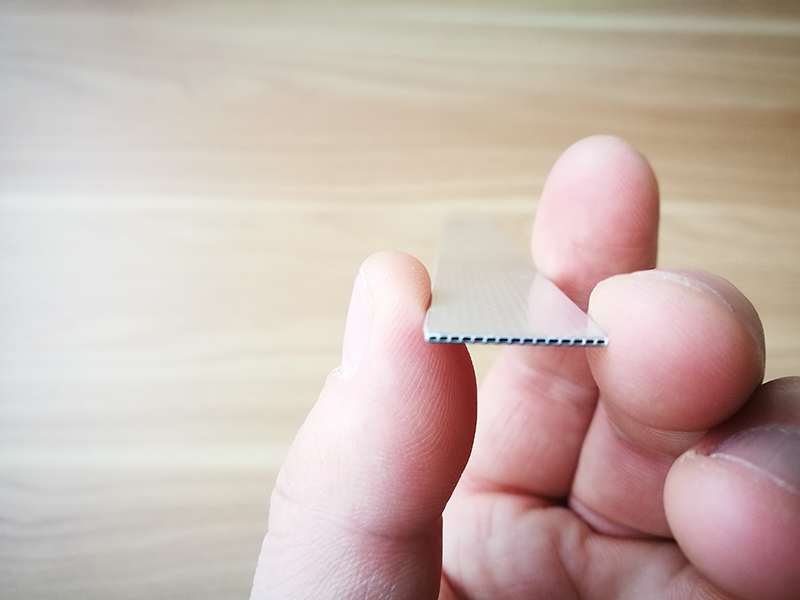

El tubo plano de aluminio de microcanal es un material de tubo plano poroso de paredes delgadas que utiliza varillas de aluminio refinado, extrusión en caliente y tratamiento a prueba de zinc en la superficie.
Como componente de la tubería que transporta nuevos refrigerantes ecológicos, el uso de un nuevo sistema ecológico es el material clave para una nueva generación de intercambiadores de calor de aire acondicionado de microcanales de flujo paralelo. Como un nuevo tipo de componente de tubería de transporte de refrigerante respetuoso con el medio ambiente, el tubo plano de aluminio de microcanal se utilizó por primera vez en el sistema de aire acondicionado de automóviles. Se utiliza principalmente en condensadores, evaporadores, enfriadores de aire, etc., partes de sistemas de aire acondicionado para automóviles.
2.
Las especificaciones del tubo plano del radiador de aluminio del automóvil
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente

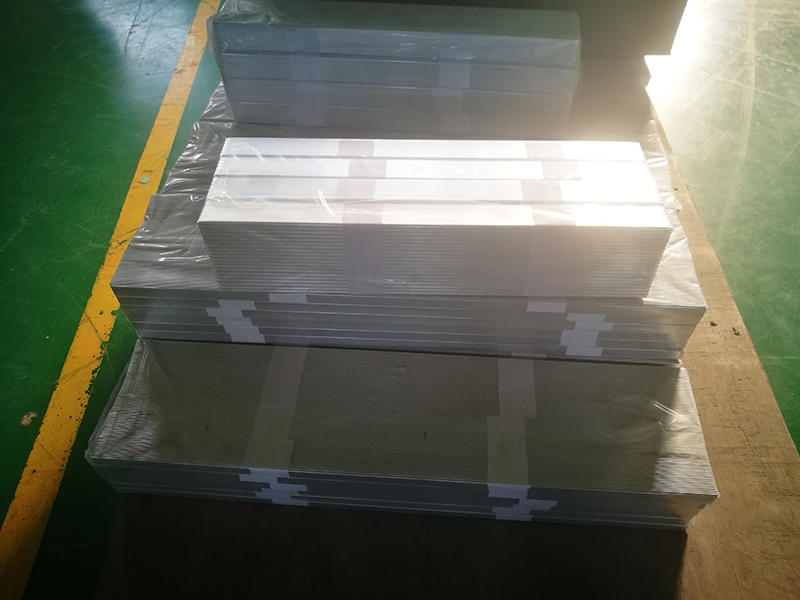

7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm

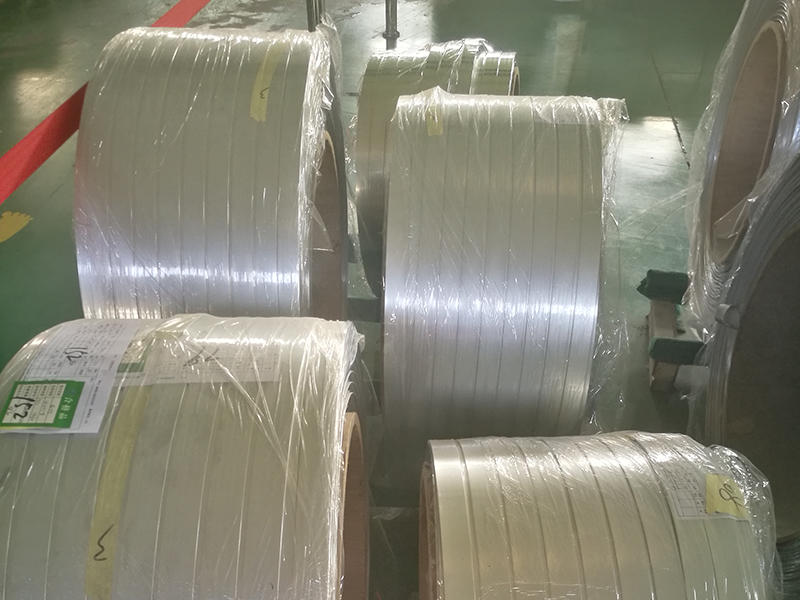

8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
10)Las propiedades de tracción mecánica de las principales aleaciones del tubo plano de aluminio de flujo paralelo extra ancho a temperatura ambiente son las siguientes
11)La resistencia a la presión del tubo plano del radiador de aluminio del automóvil
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,Las características del producto del tubo plano del radiador de aluminio del automóvil
1) El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa tiene alta capacidad de conformación, fácil quemado y doblado, y otras operaciones de conformado
2) El tubo plano del radiador de aluminio para automóviles producido por nuestra compañía tiene una alta resistencia a la fatiga y a la corrosión, y es adecuado para el entorno de la sala de máquinas.
3) El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa es adecuado para la soldadura y la conexión mecánica
4) El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa tiene una larga vida útil y un buen rendimiento de costos.
5) El tubo plano de radiador de aluminio para automóviles producido por nuestra empresa tiene las características de rango de desviación de tamaño pequeño y alta calidad de superficie
4. La aplicación del producto del tubo plano del radiador de aluminio del automóvil
El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa se utiliza principalmente en condensadores, evaporadores, enfriadores de aire, etc.
5. Los dibujos actuales del producto de los Tubo plano de radiador de aluminio para automóviles se pueden descargar del dibujo del producto.. DOWNLOAD !
El tubo plano de aluminio de microcanal es un material de tubo plano poroso de paredes delgadas que utiliza varillas de aluminio refinado, extrusión en caliente y tratamiento a prueba de zinc en la superficie.
Como componente de la tubería que transporta nuevos refrigerantes ecológicos, el uso de un nuevo sistema ecológico es el material clave para una nueva generación de intercambiadores de calor de aire acondicionado de microcanales de flujo paralelo. Como un nuevo tipo de componente de tubería de transporte de refrigerante respetuoso con el medio ambiente, el tubo plano de aluminio de microcanal se utilizó por primera vez en el sistema de aire acondicionado de automóviles. Se utiliza principalmente en condensadores, evaporadores, enfriadores de aire, etc., partes de sistemas de aire acondicionado para automóviles.
2.
Las especificaciones del tubo plano del radiador de aluminio del automóvil
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
10)Las propiedades de tracción mecánica de las principales aleaciones del tubo plano de aluminio de flujo paralelo extra ancho a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de Tensión Rm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| No menor que | ||||
| 1050 | H112 | 60 | 20 | 23 |
| 1100 | 75 | 20 | 20 | |
| 3102 | 75 | 30 | 22 | |
| 3003 | 95 | 35 | 20 | |
| 3026 | 85 | 35 | 20 | |
11)La resistencia a la presión del tubo plano del radiador de aluminio del automóvil
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | ||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | ||
| No-vehículo eléctrico | Coche eléctrico | |||
| Condensador | Evaporador | |||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 |
3,Las características del producto del tubo plano del radiador de aluminio del automóvil
1) El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa tiene alta capacidad de conformación, fácil quemado y doblado, y otras operaciones de conformado
2) El tubo plano del radiador de aluminio para automóviles producido por nuestra compañía tiene una alta resistencia a la fatiga y a la corrosión, y es adecuado para el entorno de la sala de máquinas.
3) El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa es adecuado para la soldadura y la conexión mecánica
4) El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa tiene una larga vida útil y un buen rendimiento de costos.
5) El tubo plano de radiador de aluminio para automóviles producido por nuestra empresa tiene las características de rango de desviación de tamaño pequeño y alta calidad de superficie
4. La aplicación del producto del tubo plano del radiador de aluminio del automóvil
El tubo plano del radiador de aluminio para automóviles producido por nuestra empresa se utiliza principalmente en condensadores, evaporadores, enfriadores de aire, etc.
5. Los dibujos actuales del producto de los Tubo plano de radiador de aluminio para automóviles se pueden descargar del dibujo del producto.. DOWNLOAD !
