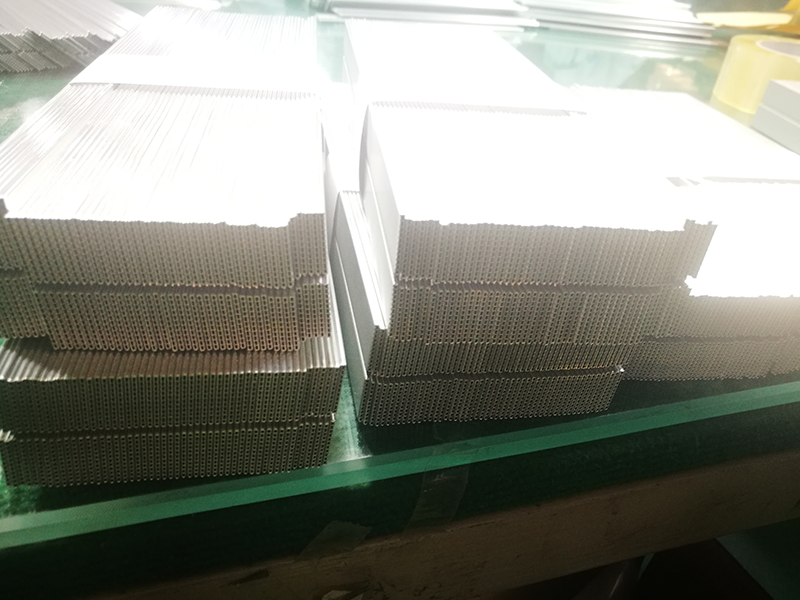

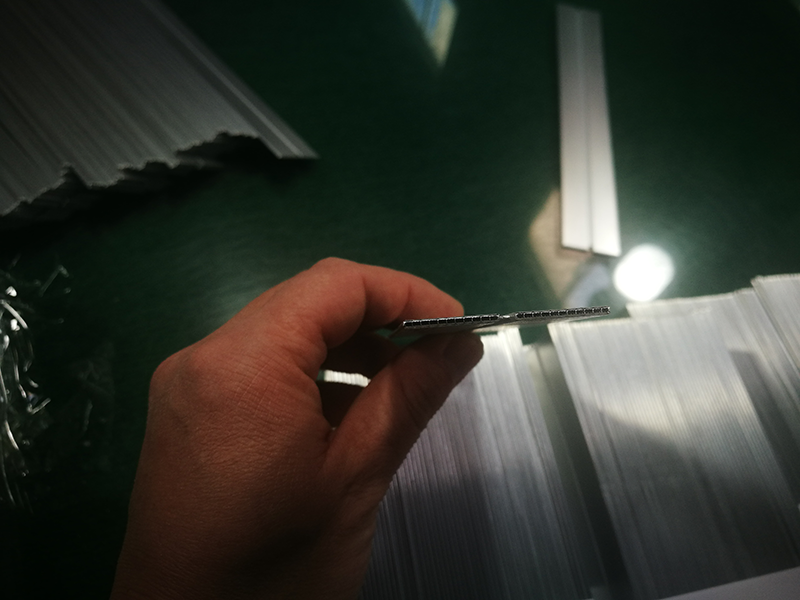

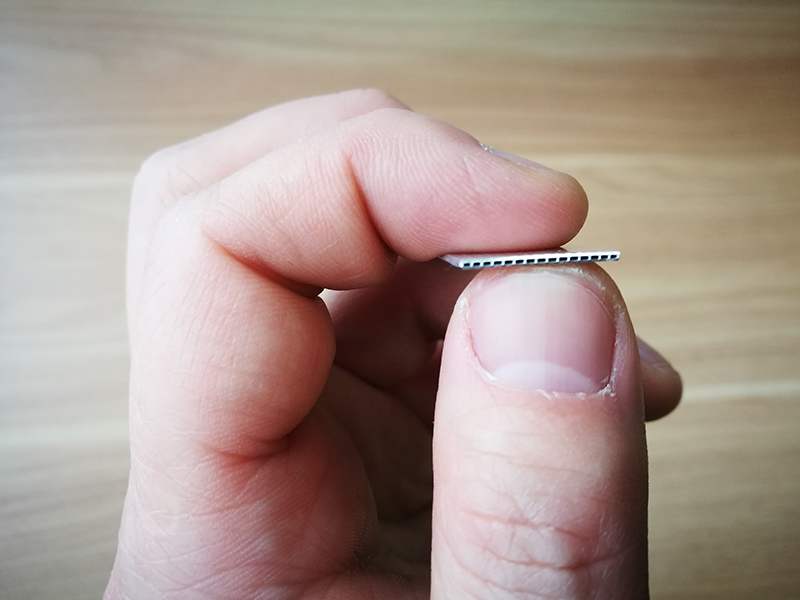

1.Introducción de tubos planos de aluminio de microcanales de ultra precisión
El tubo plano de aluminio de microcanal es un material de tubo plano poroso de paredes delgadas que utiliza varillas de aluminio refinado, extrusión en caliente y tratamiento de superficie rociado con zinc. Los tubo plano de aluminio de micro canal producidos por nuestra empresa tienen dimensiones y grosor de pared muy precisos, así como el alcance del control de calidad de la superficie, se usa ampliamente en condensadores y evaporadores con requisitos relativamente altos, como aires acondicionados para automóviles y aire civil. acondicionadores. Tiene las características de un rango de desviación extremadamente pequeño y un acabado superficial extremadamente alto. Además, nuestra empresa cuenta con un proceso de alisado y corte líder a nivel nacional para garantizar la precisión de la calidad de la cara final y la consistencia del producto de los tubo plano de aluminio de micro canal producidos por nuestra empresa.
2.Las especificaciones de los tubo plano de aluminio de micro canal
Los tubos planos de aluminio de microcanal de ultra precisión producidos por nuestra compañía requieren ± 0.03 mm, que es más de 8 veces mayor que el grado internacional de alta precisión.
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
10)Las propiedades de tracción mecánica de las principales aleaciones de los tubos planos de aluminio de microcanales de ultraprecisión a temperatura ambiente son las siguientes
11)Resistencia a la presión de tubo plano de aluminio de micro canal
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,Las características del producto de los tubo plano de aluminio de micro canal
1) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa tienen las características de un rango de desviación extremadamente pequeño y un alto acabado superficial.
2) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa tienen un tamaño muy preciso, un grosor de pared y un rango de control de calidad de superficie
3) Los tubos planos de aluminio de microcanales de ultra precisión producidos por nuestra empresa tienen una alta resistencia a la fatiga y a la corrosión.
4) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa tienen una larga vida útil y un buen rendimiento de costes.
5) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa son livianos y tienen un buen rendimiento de formación y flexión.
4. La aplicación del producto de tubos planos de aluminio de microcanales de ultra precisión
Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa son ampliamente utilizados en la refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., se utilizan específicamente en nuevos sistemas de refrigeración de baterías de energía, módulos de refrigeración para electrodomésticos y aires acondicionados automotrices. , Aires acondicionados civiles (condensador, evaporador), etc.
5. Los dibujos actuales del producto de los Tubo plano de aluminio de micro canal se pueden descargar del dibujo del producto.. DOWNLOAD !
El tubo plano de aluminio de microcanal es un material de tubo plano poroso de paredes delgadas que utiliza varillas de aluminio refinado, extrusión en caliente y tratamiento de superficie rociado con zinc. Los tubo plano de aluminio de micro canal producidos por nuestra empresa tienen dimensiones y grosor de pared muy precisos, así como el alcance del control de calidad de la superficie, se usa ampliamente en condensadores y evaporadores con requisitos relativamente altos, como aires acondicionados para automóviles y aire civil. acondicionadores. Tiene las características de un rango de desviación extremadamente pequeño y un acabado superficial extremadamente alto. Además, nuestra empresa cuenta con un proceso de alisado y corte líder a nivel nacional para garantizar la precisión de la calidad de la cara final y la consistencia del producto de los tubo plano de aluminio de micro canal producidos por nuestra empresa.
2.Las especificaciones de los tubo plano de aluminio de micro canal
Los tubos planos de aluminio de microcanal de ultra precisión producidos por nuestra compañía requieren ± 0.03 mm, que es más de 8 veces mayor que el grado internacional de alta precisión.
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
10)Las propiedades de tracción mecánica de las principales aleaciones de los tubos planos de aluminio de microcanales de ultraprecisión a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de Tensión Rm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| not menor que | ||||
| 1050 | H112 | 60 | 20 | 23 |
| 1100 | 75 | 20 | 20 | |
| 3102 | 75 | 30 | 22 | |
| 3003 | 95 | 35 | 20 | |
| 3026 | 85 | 35 | 20 | |
11)Resistencia a la presión de tubo plano de aluminio de micro canal
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | ||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | ||
| No-vehículo eléctrico | Coche eléctrico | |||
| Condensador | Evaporador | |||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 |
3,Las características del producto de los tubo plano de aluminio de micro canal
1) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa tienen las características de un rango de desviación extremadamente pequeño y un alto acabado superficial.
2) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa tienen un tamaño muy preciso, un grosor de pared y un rango de control de calidad de superficie
3) Los tubos planos de aluminio de microcanales de ultra precisión producidos por nuestra empresa tienen una alta resistencia a la fatiga y a la corrosión.
4) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa tienen una larga vida útil y un buen rendimiento de costes.
5) Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa son livianos y tienen un buen rendimiento de formación y flexión.
4. La aplicación del producto de tubos planos de aluminio de microcanales de ultra precisión
Los tubos planos de aluminio de microcanal de ultraprecisión producidos por nuestra empresa son ampliamente utilizados en la refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., se utilizan específicamente en nuevos sistemas de refrigeración de baterías de energía, módulos de refrigeración para electrodomésticos y aires acondicionados automotrices. , Aires acondicionados civiles (condensador, evaporador), etc.
5. Los dibujos actuales del producto de los Tubo plano de aluminio de micro canal se pueden descargar del dibujo del producto.. DOWNLOAD !
