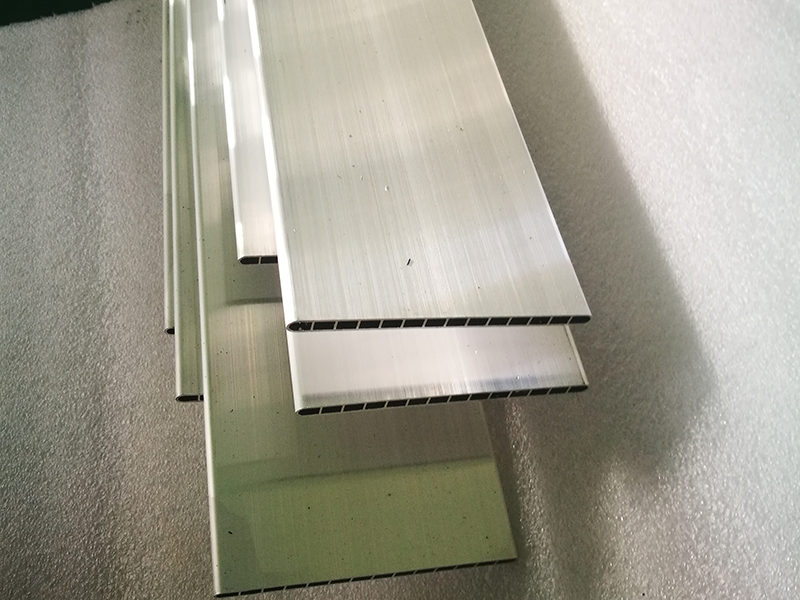

1.Introducción de tubos de microcanal para intercambiador de calor
Como el tubo plano de aluminio de microcanal tiene un peso ligero, alta conductividad térmica, buena resistencia a la corrosión, fácil flexión y deformación, y un alto valor de reciclaje, es ampliamente utilizado en tuberías de aire acondicionado, tuberías de control de potencia, tuberías de combustible, retorno de aceite diesel tuberías y aplicaciones de intercambio de calor, etc. en la tubería.
Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa también tienen las características de rango de desviación de tamaño pequeño y alta calidad de superficie. Además, nuestra empresa cuenta con la tecnología líder nacional de enderezado y corte para garantizar la calidad de la cara del extremo cortado y la consistencia de los productos de los tubos de microcanal para intercambiadores de calor producidos por nuestra empresa.
2.
Las especificaciones de los tubos de microcanal para intercambiador de calor
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente

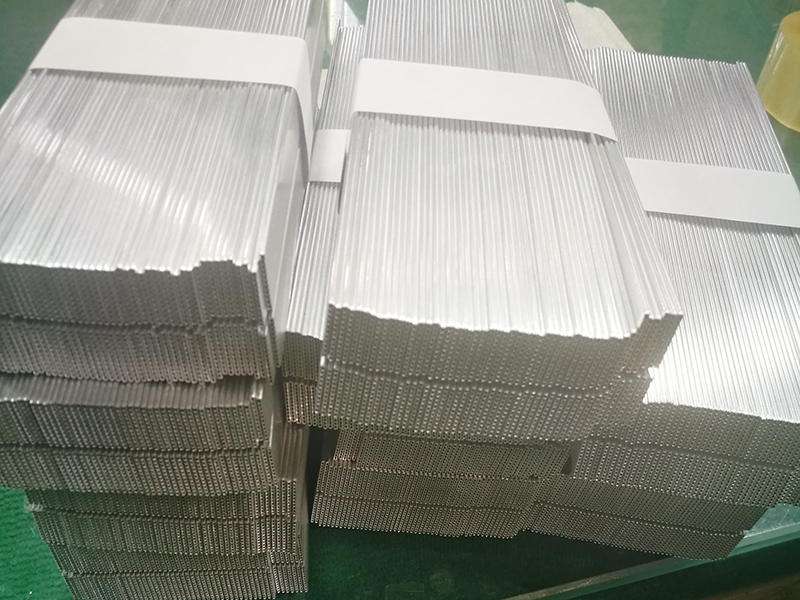

7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm

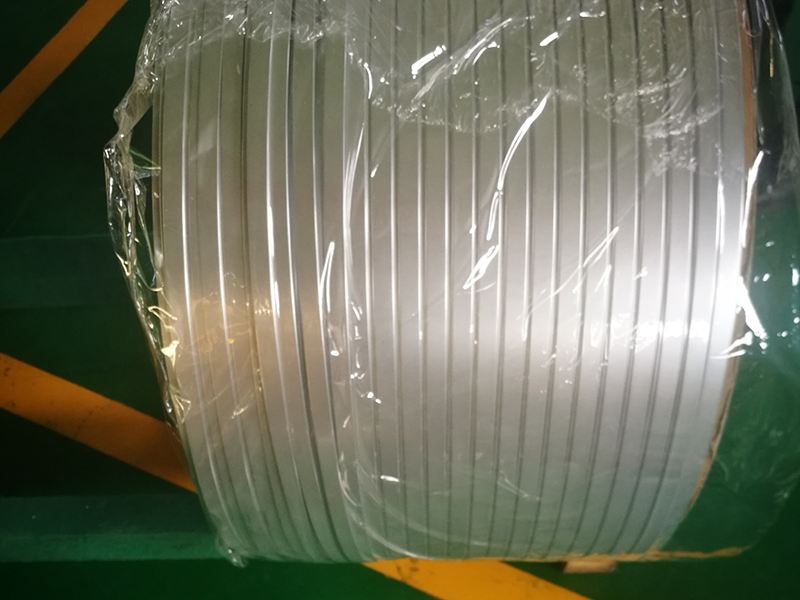

8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
Las propiedades mecánicas de tracción de las principales aleaciones de los tubos de microcanales para el intercambiador de calor a temperatura ambiente son las siguientes
11)
La resistencia a la presión de los tubos de microcanal para intercambiador de calor
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3.
Las características del producto de tubos de microcanal para intercambiador de calor
1) Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa son livianos y de alta conductividad térmica.
2) Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa tienen buena resistencia a la corrosión
3) Los tubos de microcanal para intercambiadores de calor producidos por nuestra empresa tienen una alta capacidad de formación, fácil quemado y doblado, y otras operaciones de conformado.
4) Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa tienen las características de rango de desviación de tamaño pequeño y alta calidad de superficie
5) Los tubos de microcanal para intercambiadores de calor producidos por nuestra empresa tienen una larga vida útil y un buen rendimiento de costes.
4. La aplicación del producto de tubos de microcanal para intercambiador de calor
Los tubos de microcanales para intercambiadores de calor producidos por nuestra empresa son ampliamente utilizados en la refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., se utilizan específicamente en tuberías de aire acondicionado, tuberías de control de potencia, combustible tuberías y retorno de diesel Líneas de aceite y líneas de intercambiador de calor, etc.
5. Los dibujos actuales del producto de los Tubos de microcanal para intercambiador de calor se pueden descargar del dibujo del producto.. DOWNLOAD !
Como el tubo plano de aluminio de microcanal tiene un peso ligero, alta conductividad térmica, buena resistencia a la corrosión, fácil flexión y deformación, y un alto valor de reciclaje, es ampliamente utilizado en tuberías de aire acondicionado, tuberías de control de potencia, tuberías de combustible, retorno de aceite diesel tuberías y aplicaciones de intercambio de calor, etc. en la tubería.
Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa también tienen las características de rango de desviación de tamaño pequeño y alta calidad de superficie. Además, nuestra empresa cuenta con la tecnología líder nacional de enderezado y corte para garantizar la calidad de la cara del extremo cortado y la consistencia de los productos de los tubos de microcanal para intercambiadores de calor producidos por nuestra empresa.
2.
Las especificaciones de los tubos de microcanal para intercambiador de calor
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o según los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
Las propiedades mecánicas de tracción de las principales aleaciones de los tubos de microcanales para el intercambiador de calor a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de Tensión Rm MPa |
Fuerza de rendimientoRp0.2 MPa |
Elongacion A50mm % |
| not menor que | ||||
| 1050 | H112 | 60 | 20 | 23 |
| 1100 | 75 | 20 | 20 | |
| 3102 | 75 | 30 | 22 | |
| 3003 | 95 | 35 | 20 | |
| 3026 | 85 | 35 | 20 | |
11)
La resistencia a la presión de los tubos de microcanal para intercambiador de calor
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | ||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | ||
| No-vehículo eléctrico | Coche eléctrico | |||
| Condensador | Evaporador | |||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 |
3.
Las características del producto de tubos de microcanal para intercambiador de calor
1) Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa son livianos y de alta conductividad térmica.
2) Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa tienen buena resistencia a la corrosión
3) Los tubos de microcanal para intercambiadores de calor producidos por nuestra empresa tienen una alta capacidad de formación, fácil quemado y doblado, y otras operaciones de conformado.
4) Los tubos de microcanal para intercambiador de calor producidos por nuestra empresa tienen las características de rango de desviación de tamaño pequeño y alta calidad de superficie
5) Los tubos de microcanal para intercambiadores de calor producidos por nuestra empresa tienen una larga vida útil y un buen rendimiento de costes.
4. La aplicación del producto de tubos de microcanal para intercambiador de calor
Los tubos de microcanales para intercambiadores de calor producidos por nuestra empresa son ampliamente utilizados en la refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., se utilizan específicamente en tuberías de aire acondicionado, tuberías de control de potencia, combustible tuberías y retorno de diesel Líneas de aceite y líneas de intercambiador de calor, etc.
5. Los dibujos actuales del producto de los Tubos de microcanal para intercambiador de calor se pueden descargar del dibujo del producto.. DOWNLOAD !
