1, la introducción del tubo de aluminio de flujo paralelo 1100

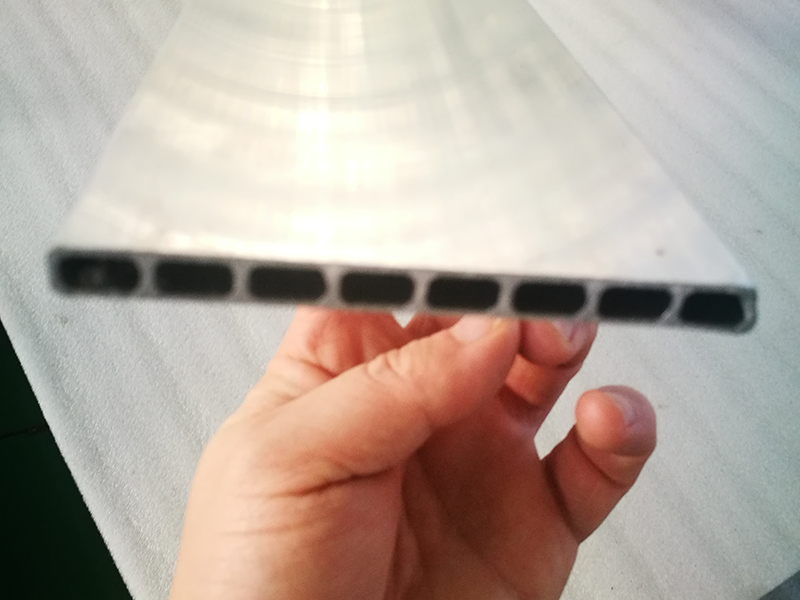

El aluminio 1100 se utiliza para producir tubos planos de aluminio poroso de microcanales debido a su buena ductilidad, formabilidad, soldabilidad y resistencia a la corrosión; Uso de las refinadas varillas de aluminio 1100, pasando por extrusión en caliente, y zinc rociado en la superficie, para producir a partir de 1100 tubos de aluminio de flujo paralelo, que se utilizan principalmente en varios sistemas de aire acondicionado refrigerante como piezas de tubería que transportan nuevos productos ecológicos Los refrigerantes amigables son los materiales clave para la nueva generación de intercambiadores de calor de aire acondicionado de microcanales de flujo paralelo.
2.
Las especificaciones del tubo de aluminio de flujo paralelo 1100
Las especificaciones específicas son las siguientes:
1) Aleación: 1100
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
11)
Las propiedades mecánicas del tubo de aluminio de flujo paralelo 1100 a temperatura ambiente son las siguientes
12)
La resistencia a la presión del tubo de aluminio de flujo paralelo 1100
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,
Las características del producto del tubo de aluminio de flujo paralelo 1100
1) El tubo de aluminio de flujo paralelo 1100 es liviano y tiene buena conductividad térmica y conductividad eléctrica
2) El tubo de aluminio de flujo paralelo 1100 tiene buena resistencia a la corrosión
3) El tubo de aluminio de flujo paralelo 1100 tiene buena ductilidad, formabilidad y soldabilidad
4) El tubo de aluminio de flujo paralelo 1100 tiene un alto valor de reciclaje
5) El tubo de aluminio de flujo paralelo 1100 producido por nuestra compañía tiene un pequeño rango de desviación y alta calidad de superficie.
4, la aplicación del producto del tubo de aluminio de flujo paralelo 1100
El tubo de aluminio de flujo paralelo 1100 se usa ampliamente en los campos de refrigeración de electrodomésticos, congelador de refrigerador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se usa específicamente en condensadores y evaporadores con altos requisitos para aires acondicionados de automóviles y aires acondicionados civiles.
5. Los dibujos actuales del producto de los Tubo de aluminio de flujo paralelo 1100 se pueden descargar del dibujo del producto.. DOWNLOAD !
El aluminio 1100 se utiliza para producir tubos planos de aluminio poroso de microcanales debido a su buena ductilidad, formabilidad, soldabilidad y resistencia a la corrosión; Uso de las refinadas varillas de aluminio 1100, pasando por extrusión en caliente, y zinc rociado en la superficie, para producir a partir de 1100 tubos de aluminio de flujo paralelo, que se utilizan principalmente en varios sistemas de aire acondicionado refrigerante como piezas de tubería que transportan nuevos productos ecológicos Los refrigerantes amigables son los materiales clave para la nueva generación de intercambiadores de calor de aire acondicionado de microcanales de flujo paralelo.
2.
Las especificaciones del tubo de aluminio de flujo paralelo 1100
Las especificaciones específicas son las siguientes:
1) Aleación: 1100
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente

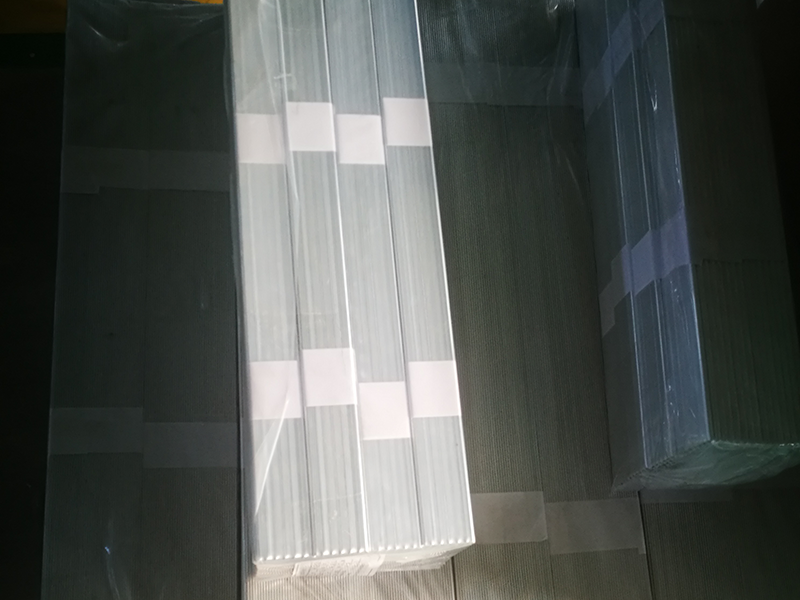

7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm

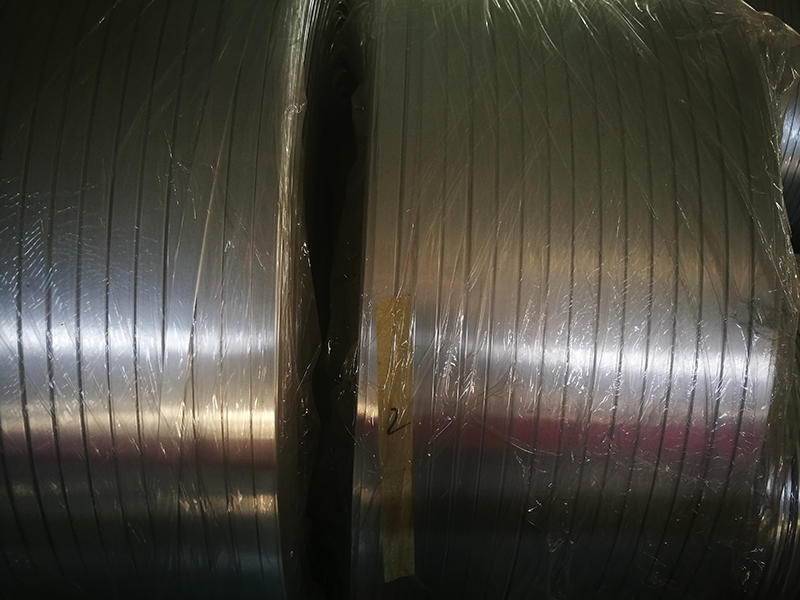

8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
| Aleacion | Componente químico(%) | ||||||||||||
| Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | Ni | Otras | Al | |||
| Each | Total | ||||||||||||
| 1100 | Si+Fe≤0.95 | 0.05-0.20 | ≤0.05 | － | － | ≤0.10 | － | － | ≤0.05 | ≤0.15 | 99.00 | ||
11)
Las propiedades mecánicas del tubo de aluminio de flujo paralelo 1100 a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de TensiónRm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| No menor que | ||||
| 1100 | H112 | 75 | 20 | 20 |
12)
La resistencia a la presión del tubo de aluminio de flujo paralelo 1100
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | ||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | ||
| No-vehículo eléctrico | Coche eléctrico | |||
| Condensador | Evaporador | |||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 |
3,
Las características del producto del tubo de aluminio de flujo paralelo 1100
1) El tubo de aluminio de flujo paralelo 1100 es liviano y tiene buena conductividad térmica y conductividad eléctrica
2) El tubo de aluminio de flujo paralelo 1100 tiene buena resistencia a la corrosión
3) El tubo de aluminio de flujo paralelo 1100 tiene buena ductilidad, formabilidad y soldabilidad
4) El tubo de aluminio de flujo paralelo 1100 tiene un alto valor de reciclaje
5) El tubo de aluminio de flujo paralelo 1100 producido por nuestra compañía tiene un pequeño rango de desviación y alta calidad de superficie.
4, la aplicación del producto del tubo de aluminio de flujo paralelo 1100
El tubo de aluminio de flujo paralelo 1100 se usa ampliamente en los campos de refrigeración de electrodomésticos, congelador de refrigerador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se usa específicamente en condensadores y evaporadores con altos requisitos para aires acondicionados de automóviles y aires acondicionados civiles.
5. Los dibujos actuales del producto de los Tubo de aluminio de flujo paralelo 1100 se pueden descargar del dibujo del producto.. DOWNLOAD !
